KPMI, maßgeschneiderte Ventilführungs-Dichtringe. PTFE

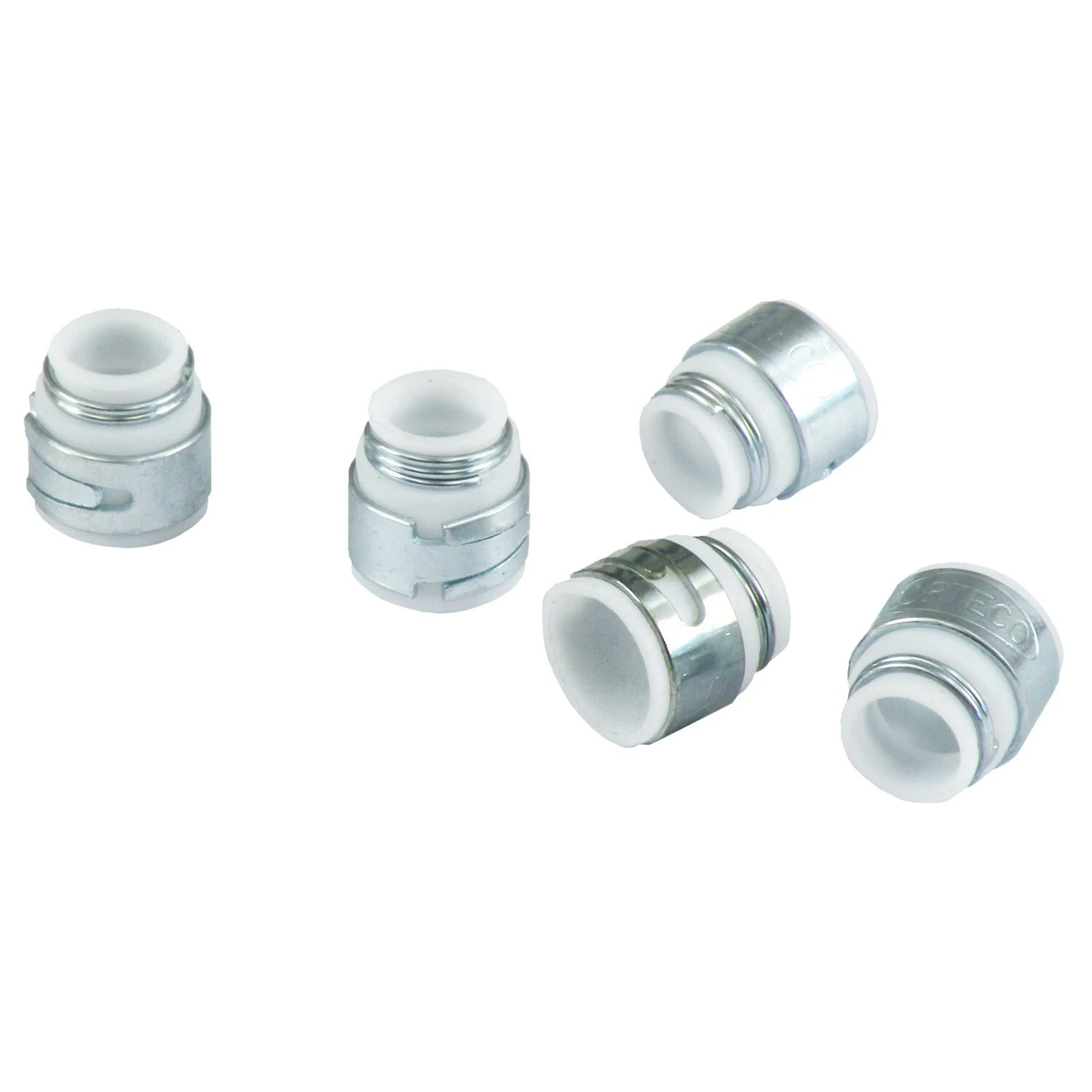

Massiver PTFE-Ventilschaftdichtring mit Metallband und Haltewelle. Schaftdurchmesser: 3/8" (0,375"), Ventilführungsdurchmesser: 0,562"; Gesamtlänge des Dichtrings: 0,518"; Außendurchmesser des Dichtrings: 0,650". Die maßgefertigten Ventilschaftdichtringe von Kibblewhite Precision Machining sind ein Qualitätsprodukt und für jede Custom-Anwendung geeignet.
Hinweis: Die unten genannten Ventilschaftdurchmesser dienen nur als Referenz.
- 36-84 B.T. = 3/8" (.3750") - 57-83 XL Einlass = 0.3090" - 57-83 XL Auslass = 0.3384" - 84-04 B.T.; 86-03 XL = 5/16" (.311") - 05-16 TCA/B; 04-22 XL; 08-12 XR = 7mm (.2760") - 02-17 V-Rod = 6mm (0.2345") - 17-24 M8 = 6mm (0.2345")
Einbauhinweis:
PTFE-gefertigte Ventilführungen erfordern eine andere Montagetechnik als 'normale' oder Nicht-PTFE-Ventilführungen, wegen des PTFE-Materials. Sie sind typischerweise 0.020” (0,50 mm) kleiner als der Ventilschaft und die obere Führung, für die sie bestimmt sind.
- Die Oberseite der Führung muss gut angefast sein.
- Der Ventilschaft muss eine gute Fase haben, dennoch wird die Verwendung eines Mylar-Dichthüllenschutz / Montagekapsel (501823 grün 5/16" / 0.3125", 501824 gelb 11/32" / 0.34375", 501825 3/8" / 0.375") empfohlen, um die Montage auf dem Ventilschaft zu erleichtern.
- Sie müssen die Dichtung um die Ventilspitze wickeln, während Sie nach unten drücken, um die Montage zu beginnen.
- Nicht direkt auf die Oberseite der Dichtung drücken, um sie auf die Führung zu montieren, da dies den Dichtungsbereich kollabieren lässt und die Dichtung bricht.
- Eine 12-Punkt-12-mm-Nuss passt gut auf die Führungsschulter und kann verwendet werden, um die Dichtung auf die Führung zu schieben, bis sie sitzt.
Der Haltedraht um den Dichtbereich und das Band um den Bereich, der auf dem Ventilführungsleitring sitzt, sorgen in Kombination mit der Härte des Materials selbst für einen festen Sitz der Dichtung und machen die Montage etwas schwieriger als bei herkömmlichen Viton-Dichtungen. Das PTFE-Material hat kein 'Gedächtnis' und unterliegt daher dem Kriechen (Creep). Dieses Kriechverhalten ermöglicht es der Dichtung, sich an die Dichtflächen anzupassen. Aufgrund der 'Kriech'-Eigenschaft entspannt sich die Dichtung nach der Montage etwas und reibt am Ventilschaft nicht mehr so stark wie während der Montage. Die Doppelfeder-Konstruktion sorgt für eine durchgehende Spannung an der Ventilführung und am Ventilschaft über die gesamte Lebensdauer.


Spezifikationen


Marke
Kibblewhite


Anwendung
Universal


Verkaufseinheit
Packung mit 8 Stk.


Material
PTFE


Verpackungsweight
0.045 kg


HS-Code
84849000


Originalname
KPMI, Custom-Ventilschaftdichtungen. PTFE
