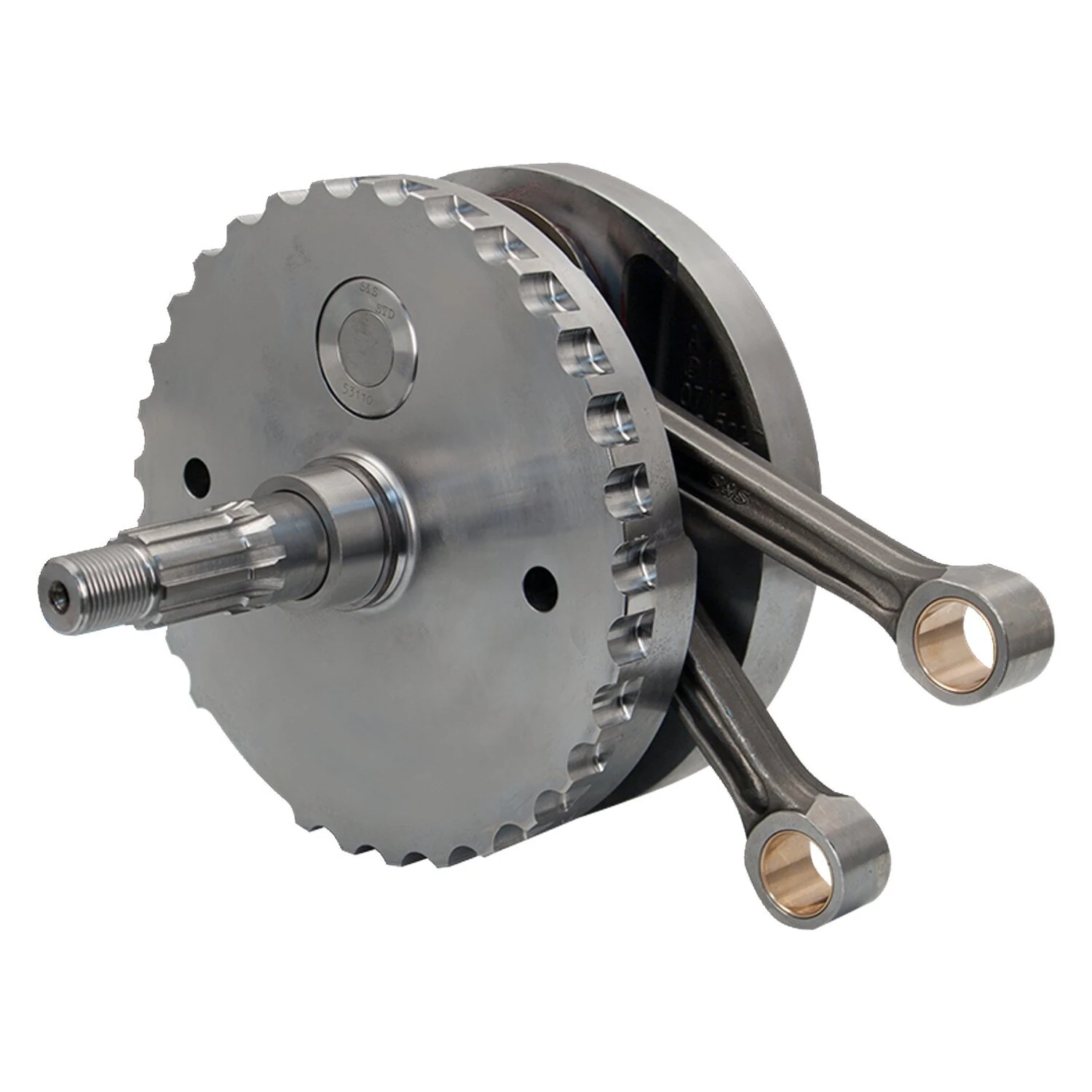

S&S, insieme di volano di inerzia per corsa 4-3/8" per Softail, 00-06

96/103/106 big bore. Motori S&S 110/117. Le bielle S&S non hanno estremità del perno di bancata coniche e non sono compatibili con i pistoni H-D di serie né con i cuscinetti dell'albero pignone H-D di serie. Bilanciate a 1035 grammi di peso totale del pistone.
Nota: I motori con corse superiori a 4" potrebbero richiedere getti di lubrificazione pistone S&S e tacche di gioco tra pistone e getto nella gonna del pistone per evitare il contatto.
Nota: i perni dell'albero a gomito S&S consentono l'uso di boccole di cuscinetto sostituibili nella parte inferiore delle bielle. La prima generazione di perni S&S, in uso fino al 2012, aveva un diametro di 1.500". La seconda generazione di perni, in uso dal 2013, ha i perni di diametro maggiore da 1.671" OEM. Ora i perni S&S e OEM sono identici in diametro, quindi i ricambi S&S possono essere usati per ricostruire volani H-D di serie, cosa che prima non era possibile poiché i ricambi H&S per la ricostruzione non erano e non sono disponibili.
Nota: quanto segue si riferisce ai modelli 03-17. S&S ha progettato questi volani per funzionare con un cuscinetto dell'albero pignone in stile Timken; si adattano ai carter di serie 99-02 e a tutti i carter S&S senza modifiche. I motori Twin Cam H-D di serie 03-17 utilizzano lo stesso cuscinetto a rulli dell'albero pignone usato sull'albero pignone, una soluzione più economica ma più debole. È possibile usare il kit di cuscinetti dell'albero pignone debole di serie 03-17 (OEM H-D 24004-03B) con i volani S&S nei carter di serie 03-17. Tuttavia, S&S ritiene che questo cuscinetto a rulli non sopporterà i carichi laterali prodotti in un motore ad alte prestazioni. S&S non onorerà alcuna richiesta di garanzia in un'applicazione in cui venga utilizzato l'assieme di cuscinetti a rulli dell'albero pignone 03-17 OEM 24004-03B/24605-07. Per aggiornarsi allo stile di cuscinetto dell'albero pignone pre-2003, è disponibile il kit di utensili di conversione MCS 978517 JIMS. Questo kit include un attrezzo, un cuscinetto Timken e un inserto portacuscinetto in acciaio per il carter per un motore. Gli inserti portacuscinetto sono disponibili separatamente come 978519, e i cuscinetti separatamente come 508960.
Nota: In tutte le applicazioni, il tecnico deve poter giudicare l'idoneità dei componenti in combinazione con gli altri componenti del motore, prima dell'installazione. È importante che un meccanico qualificato effettui l'installazione e le regolazioni necessarie.


Specifiche


Marca
S&S


Applicazione
00-06 Softail (NU)


OEM
24004-03B, 24605-07


Materiale
Acciaio


Peso imballaggio
17.71 kg


Codice HS
84831021


Famiglia moto
SOFTAIL


Nome originale
S&S, gruppo volano 00-06 Softail, corsa 4-3/8"
