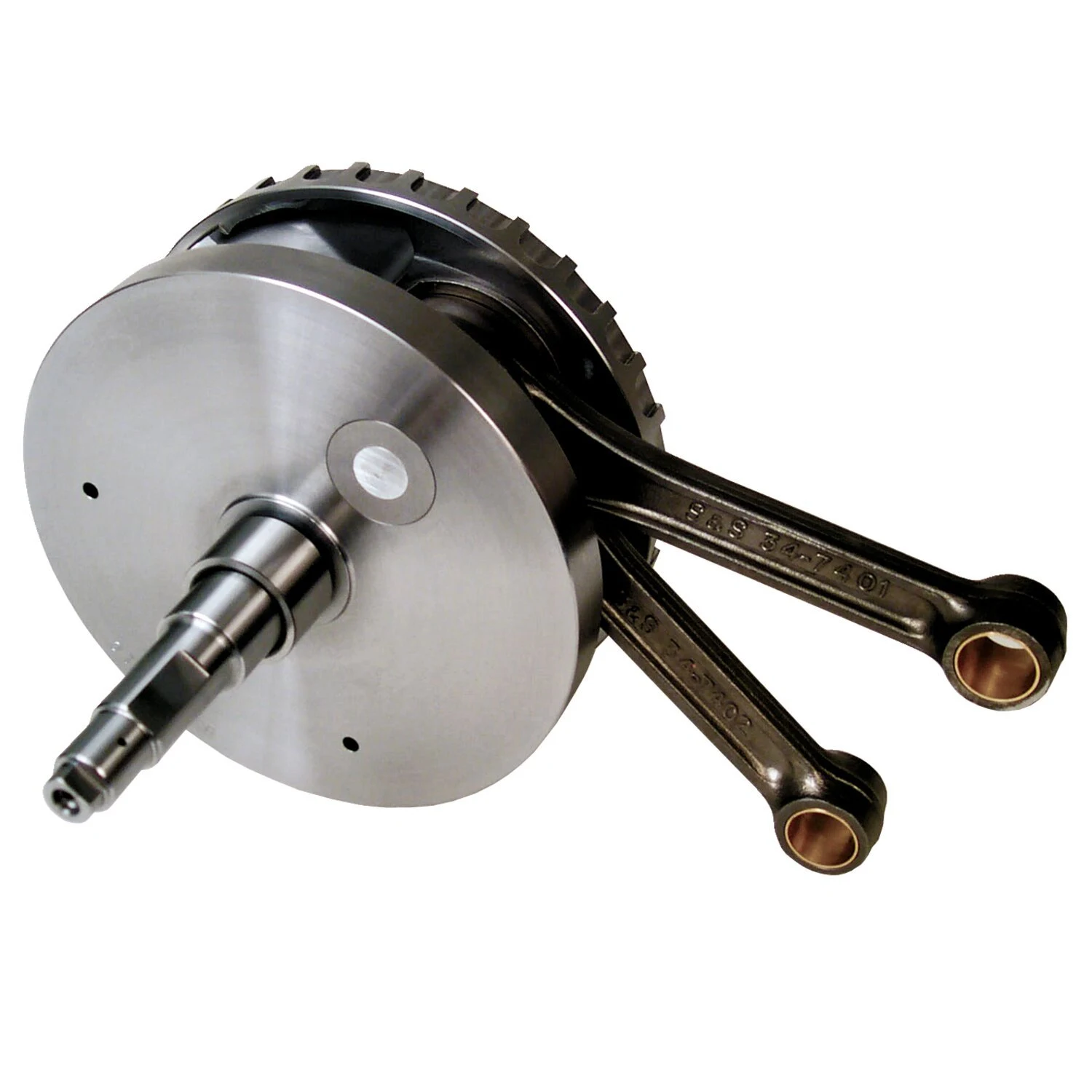

S&S, insieme volano corsa 4" per modelli 99-06

Corsa standard da 4".
Nota: I motori con corsa superiore a 4" potrebbero richiedere getti di lubrificazione pistone S&S e intagli di gioco tra pistone e getto nella gonna del pistone per evitare il contatto.
Nota: I cilindri gomito S&S consentono l'uso di boccole di cuscinetto sostituibili nella parte inferiore delle bielle. La prima generazione di alberi a gomito S&S, in uso fino al 2012, aveva un diametro di 1.500". La seconda generazione di alberi a gomito, in uso dal 2013, ha il diametro OEM più grande di 1.671". Ora gli alberi a gomito S&S e OEM sono identici in diametro, quindi i pezzi S&S possono essere utilizzati per ricostruire i volani H-D di serie, cosa che prima non era possibile poiché i pezzi di ricostruzione H-D non erano e non sono disponibili.
Nota: quanto segue si riferisce ai modelli 03-17. S&S ha progettato questi volani per funzionare con un cuscinetto dell'albero del pignone in stile Timken; si adattano ai modelli di serie 99-02 e a tutti i carter S&S senza modifiche. I motori Twin Cam di serie H-D 03-17 utilizzano lo stesso cuscinetto a rulli dell'albero del pignone usato sull'albero del pignone, una soluzione più economica ma più debole. È possibile utilizzare il kit di cuscinetti debole di serie 03-17 (OEM H-D 24004-03B) con i volani S&S nei carter di serie 03-17. Tuttavia, S&S ritiene che questo cuscinetto a rulli non sosterrà i carichi laterali prodotti in un motore ad alte prestazioni. S&S non onorerà alcuna richiesta di garanzia in un'applicazione in cui venga utilizzato il gruppo cuscinetti dell'albero del pignone in stile rulli OEM 24004-03B/24605-07 03-17. Per effettuare l'aggiornamento allo stile di cuscinetto dell'albero del pignone pre-2003, è disponibile il kit di utensili di conversione MCS 978517 JIMS. Questo kit include un utensile, un cuscinetto Timken e un inserto in acciaio per il cuscinetto del carter per un motore. Gli inserti per cuscinetti sono disponibili separatamente come 978519, e i cuscinetti separatamente come 508960.
Nota: In tutte le applicazioni, il tecnico deve essere in grado di valutare i componenti per determinarne l'idoneità in combinazione con gli altri componenti del motore, prima dell'installazione. È importante che un meccanico qualificato esegua l'installazione e le regolazioni necessarie.


Specifiche


Marca
S&S


Applicazione
99-06 Twin Cam (escl. 2006 Dyna) (NU)


OEM
24004-03B, 24605-07


Unità di vendita
Set


Materiale
Acciaio


Peso imballaggio
17.446 kg


Codice HS
84831021


Famiglia moto
DYNA, SOFTAIL, TOURING


Nome originale
S&S, 99-06 4" stroke flywheel assembly
