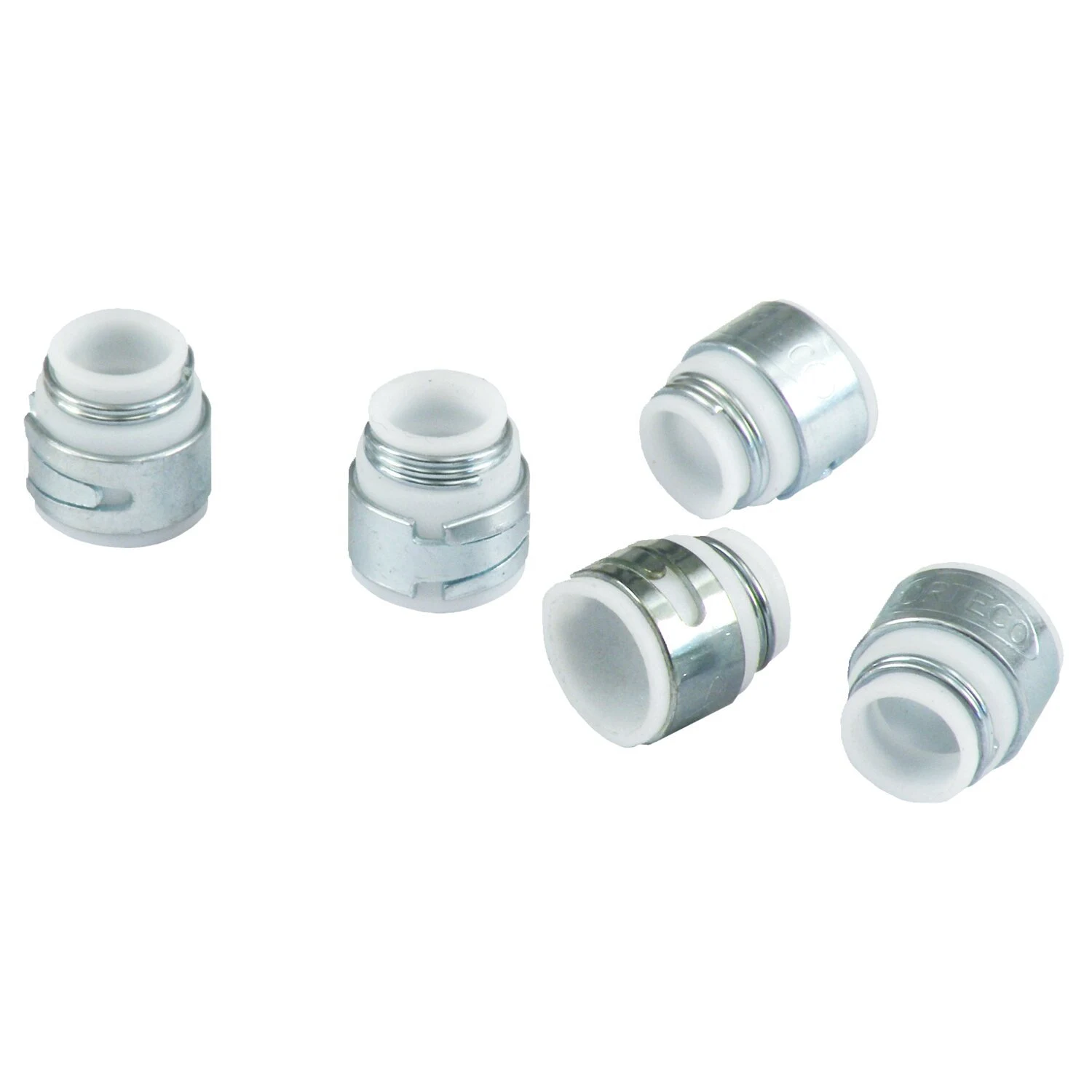

KPMI, retentores de guia de válvula personalizados. PTFE

Vedante de haste de válvula em PTFE sólido, com banda metálica e mola de retenção. Diâmetro da haste: 5/16" (0,311"), diâmetro da guia de válvula: 0,530"; comprimento total do vedante: 0,506"; diâmetro exterior do vedante: 0,632". Os vedantes de haste de válvula personalizados da Kibblewhite Precision Machining são um produto de qualidade e adequados para qualquer aplicação personalizada.
Nota: Os diâmetros de haste da válvula mencionados abaixo são apenas para referência.
- 36-84 B.T. = 3/8" (.3750") - 57-83 XL admissão = 0.3090" - 57-83 XL escape = 0.3384" - 84-04 B.T.; 86-03 XL = 5/16" (.311") - 05-16 TCA/B; 04-22 XL; 08-12 XR = 7mm (.2760") - 02-17 V-Rod = 6mm (0.2345") - 17-24 M8 = 6mm (0.2345")
Nota de instalação:
As guias de válvula fabricadas em PTFE requerem uma técnica de montagem diferente das guias de válvula 'regulares' ou não PTFE, devido ao material PTFE. Normalmente, são 0.020” (0.50mm) mais pequenas que a haste da válvula e a parte superior da guia para a qual foram concebidas.
- A parte superior do guia deve ter um bom chanfro.
- A haste da válvula deve ter um bom chanfro, mas recomenda-se a utilização de um protetor de instalação de vedação de mylar / cápsula de instalação (501823 verde 5/16" / 0.3125", 501824 amarelo 11/32" / 0.34375", 501825 3/8" / 0.375") para facilitar a instalação sobre a haste da válvula.
- Deve enrolar a vedação ao redor da ponta da válvula enquanto exerce pressão para baixo para iniciar a montagem.
- Não empurre diretamente sobre a parte superior do vedante para o colocar na guia, pois irá colapsar a área de vedação e romper o vedante.
- Uma chave de 12 pontos de 12mm encaixa bem no degrau da guia e pode ser utilizada para empurrar o vedante sobre a guia até chegar ao fundo.
O arame de fixação em torno da zona de vedação e a banda em torno da zona que encaixa na guia, combinados com a dureza do próprio material, fazem com que a vedação tenha um ajuste apertado e seja um pouco mais difícil de instalar do que as vedações Viton normais. O material PTFE não tem 'memória' e, por isso, está sujeito a fluência (creep). Esta fluência permite que a vedação se adapte às superfícies de acoplamento. Devido à característica de 'fluência', a vedação relaxa um pouco após a instalação e não arrasta tanto o haste da válvula como durante a instalação. O design de dupla mola proporciona tensão contínua na guia da válvula e no haste da válvula durante toda a sua vida útil.


Especificações


Marca
Kibblewhite


Aplicação
Universal


Unidade de venda
Pack de 8 uds


Material
PTFE


Peso embalagem
0.045 kg


Código SH
84849000


Nome original
KPMI, vedantes de guia de válvula custom. PTFE
