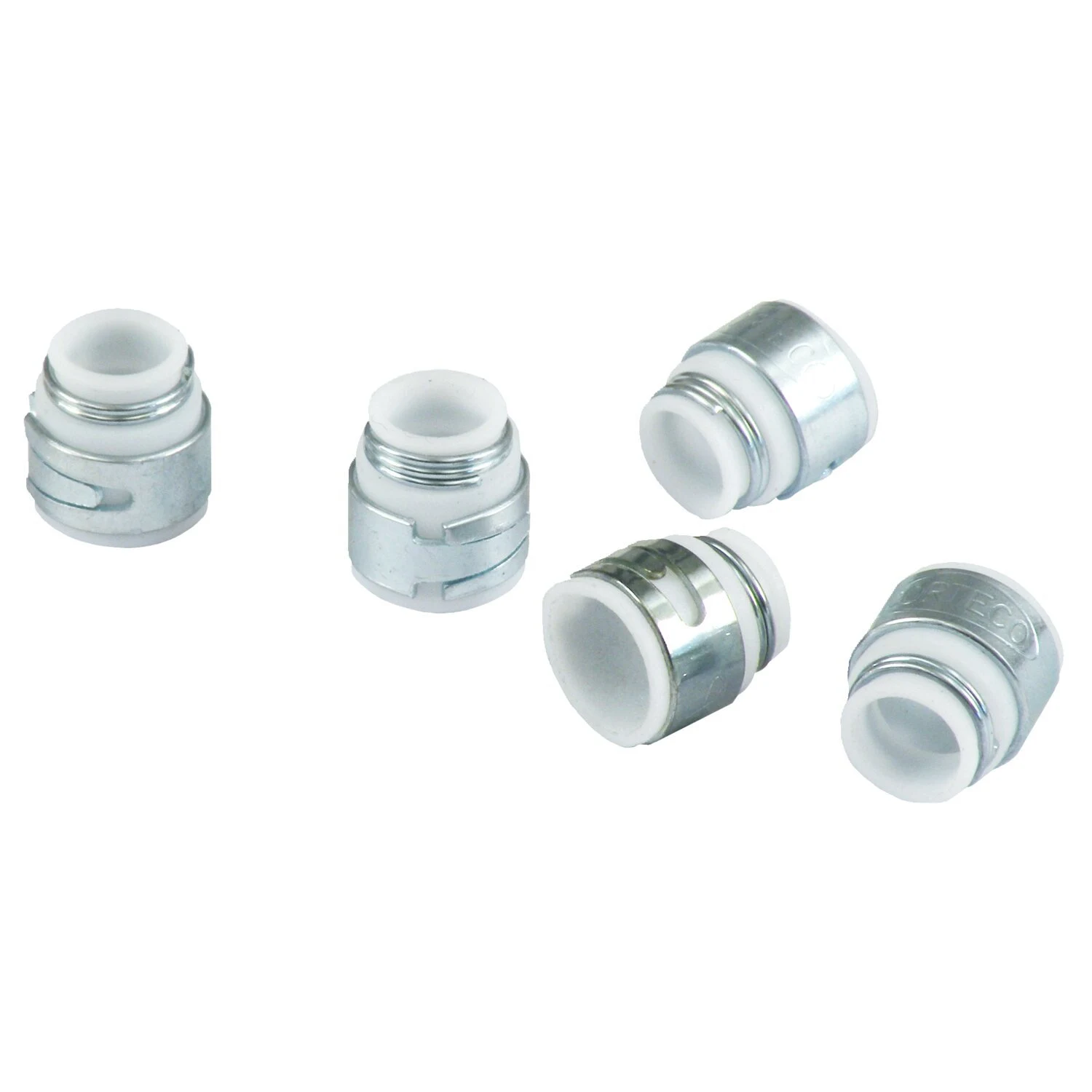

KPMI, retenes de guía de válvula personalizados. PTFE

PTFE sólido, con banda metálica y resorte de sujeción. Diámetro del vástago: 5/16" (0.311"). Diámetro del guía de válvula: 0.425". Longitud total del sello: 0.386". Diámetro exterior del sello: 0,512". Los vástagos de válvula personalizados de Kibblewhite Precision Machining son un producto de calidad y adecuados para cualquier aplicación personalizada. Los sellos de vástago de válvula personalizados de Kibblewhite Precision Machining son un producto de calidad y adecuados para cualquier aplicación personalizada.
Nota: Los diámetros de vástago de válvula mencionados a continuación son solo de referencia.
- 36-84 B.T. = 3/8" (.3750") - 57-83 XL admisión = 0.3090" - 57-83 XL escape = 0.3384" - 84-04 B.T.; 86-03 XL = 5/16" (.311") - 05-16 TCA/B; 04-22 XL; 08-12 XR = 7mm (.2760") - 02-17 V-Rod = 6mm (0.2345") - 17-24 M8 = 6mm (0.2345")
Nota de instalación:
Los guías de válvula fabricados en PTFE requieren una técnica de montaje diferente a las guías de válvula 'regulares' o no PTFE, debido al material PTFE. Típicamente son 0.020” (0.50mm) más pequeños que el vástago de la válvula y la parte superior del guía para la que están diseñados.
- La parte superior del guía debe tener un buen chaflán.
- El vástago de la válvula debe tener un buen chaflán, pero se recomienda el uso de un protector de instalación / cápsula de instalación de sello de mylar (501823 verde 5/16" / 0.3125", 501824 amarillo 11/32" / 0.34375", 501825 3/8" / 0.375") para facilitar la instalación sobre el vástago de la válvula.
- Debe enrollar el sello alrededor de la punta de la válvula mientras ejerce presión hacia abajo para iniciar el montaje.
- No empuje directamente sobre la parte superior del sello para colocarlo en el guía; colapsará el área de sellado y romperá el sello.
- Un dado de 12 puntos de 12mm encaja bien en el escalón del guía y puede utilizarse para empujar el sello sobre el guía hasta que asiente completamente.
El alambre de sujeción alrededor del área de sellado y la banda alrededor del área que encaja en el guía, combinados con la dureza del propio material, hacen que el sello tenga un ajuste ajustado y sea un poco más difícil de instalar que los sellos de Viton regulares. El material PTFE no tiene 'memoria' y, por tanto, está sujeto a fluencia (creep). Esta fluencia permite que el sello se adapte a las superficies de acoplamiento. Debido a la característica de 'fluencia', el sello se relaja un poco después de la instalación y no se desliza con tanta fuerza sobre el vástago de la válvula como lo hace durante la instalación. El diseño de doble resorte proporciona tensión continua sobre el guía de válvula y el vástago de la válvula durante toda su vida útil.


Especificaciones


Marca
Kibblewhite


Aplicación
Universal


Unidad de venta
Pack de 8 uds


Material
PTFE


Longitud
0.386 inch


Peso embalaje
0.019 kg


HS Code
84849000


Nombre original
KPMI, custom valve guide seals. PTFE
