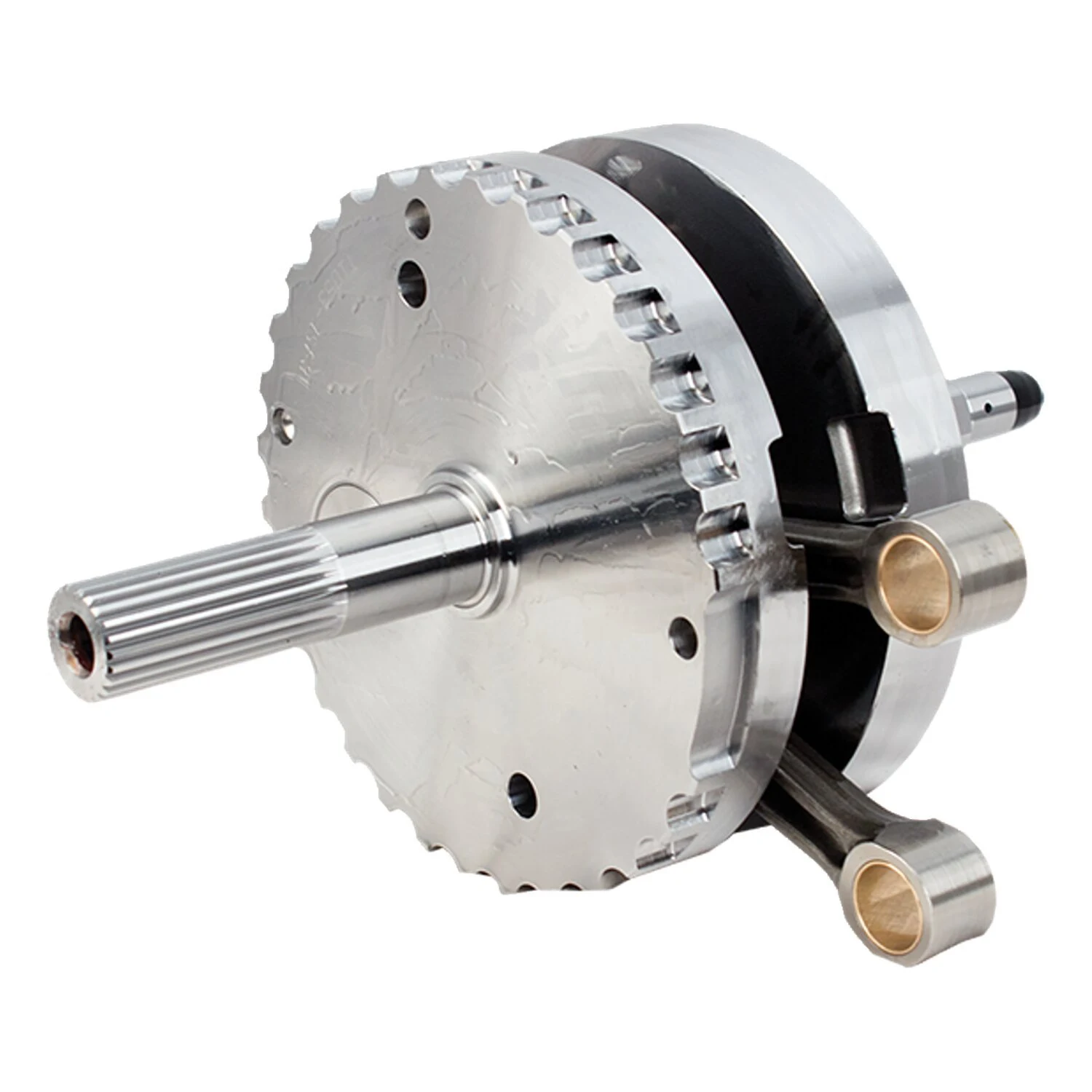

S&S, conjunto de volante 06-17 de 4-1/8" de carrera

Para motores de 111". Las bielas S&S no tienen extremos de pasador de pistón cónicos y no son compatibles con los pistones H-D de serie ni con los cojinetes del árbol de piñón H-D de serie. Balanceadas a un peso total del pistón de 1035 gramos.
Nota: Los motores con carreras superiores a 4" pueden requerir los chorros de lubricación de pistón S&S y muescas de holgura entre pistón y chorro en la falda del pistón para evitar el contacto.
Nota: Los cigüeñales S&S permiten el uso de casquillos de rodamiento reemplazables en el tren inferior de las bielas. La primera generación de cigüeñales S&S, en uso hasta 2012, tenía un diámetro de 1.500". La segunda generación de cigüeñales, en uso desde 2013, tiene los cigüeñales de diámetro OEM más grandes de 1.671". Ahora los cigüeñales S&S y OEM son idénticos en diámetro, por lo que las piezas S&S se pueden usar para reconstruir volantes de inercia H-D de serie, algo que anteriormente no era posible ya que las piezas de reconstrucción H-D no estaban y no están disponibles.
Nota: Lo siguiente se refiere a los modelos 03-17. S&S ha diseñado estos volantes de inercia para funcionar con un cojinete de árbol de piñón estilo Timken; encajan en los casos H-D de serie de los años modelo 99-02 y en todos los casos S&S sin modificaciones. Los motores Twin Cam H-D de serie 03-17 utilizan el mismo cojinete de rodillos del árbol de piñón que se usa en el árbol del piñón, una solución más económica pero más débil. Es posible usar el kit de cojinete de árbol de piñón débil de serie 03-17 (OEM H-D 24004-03B) con los volantes de inercia S&S en los casos de serie 03-17. Sin embargo, S&S considera que este cojinete de rodillos no soportará las cargas laterales producidas en un motor de alto rendimiento. S&S no honrará ninguna reclamación de garantía en una aplicación donde se utilice el conjunto de cojinete de estilo rodillo del árbol de piñón 03-17 OEM 24004-03B/24605-07. Para actualizar al estilo de cojinete de árbol de piñón anterior a 2003, está disponible el kit de herramienta de conversión MCS 978517 JIMS. Este kit incluye una herramienta, un cojinete Timken y un inserto de cojinete de acero para el cárter para un motor. Los insertos de cojinete solo están disponibles como 978519, los cojinetes solo como 508960.
Nota: En todas las aplicaciones, el técnico debe poder juzgar la idoneidad de los componentes en combinación con los demás componentes del motor, antes de la instalación. Es importante que un mecánico cualificado instale y realice los ajustes necesarios.


Especificaciones


Marca
S&S


Aplicación
06-17 Dyna; 07-16 FLT/Touring (NU)


OEM
24004-03B, 24605-07


Material
Steel


Peso embalaje
18.049 kg


HS Code
84831021


Familia moto
DYNA, TOURING, TRIKE


Nombre original
S&S, 06-17 4-1/8" stroke flywheel assembly
