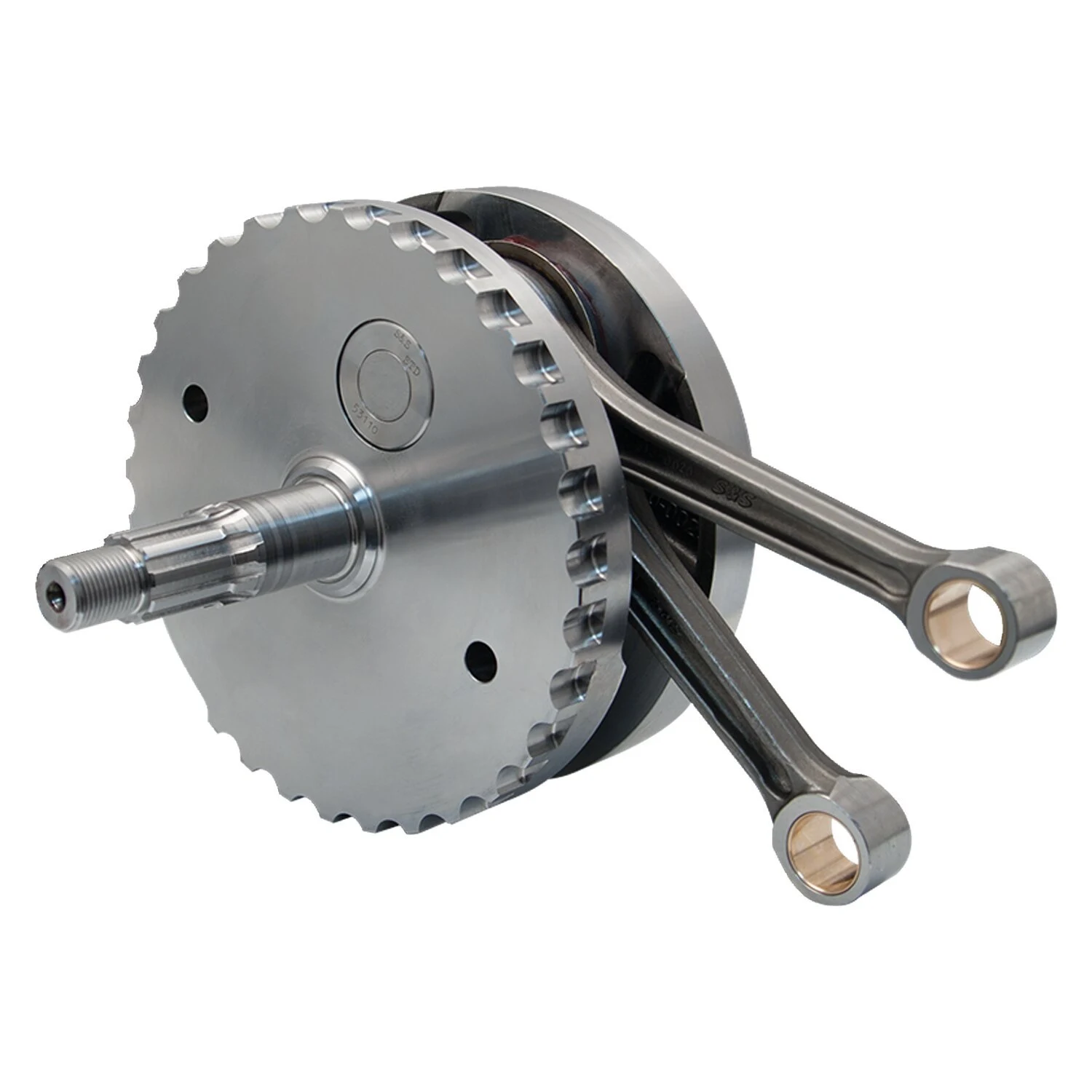

S&S, conjunto de volante de inercia de carrera 4-5/8", 06-17

Para motores de 116/124". Las bielas S&S no tienen extremos de pasador de muñequilla cónicos y no son compatibles con los pistones H-D de serie ni con los rodamientos del árbol de piñón H-D de serie. Balanceadas a un peso total del pistón de 1035 gramos.
Nota: Los motores con carreras superiores a 4" pueden requerir los chorros de lubricación de pistón S&S y muescas de holgura entre pistón y chorro en la falda del pistón para evitar el contacto.
Nota: Los muñequillas S&S permiten el uso de casquillos de rodamiento reemplazables en la parte inferior de las bielas. La primera generación de muñequillas S&S, en uso hasta 2012, tenían un diámetro de 1.500". La segunda generación de muñequillas, en uso desde 2013, tiene los muñequillas de diámetro OEM más grande de 1.671". Ahora los muñequillas S&S y OEM son idénticos en diámetro, por lo que las piezas S&S se pueden usar para reconstruir volantes de inercia H-D de serie, algo que anteriormente no era posible ya que las piezas de reconstrucción H-D no estaban y no están disponibles.
Nota: Lo siguiente se refiere a los modelos 03-17. S&S ha diseñado estos volantes de inercia para funcionar con un rodamiento de árbol de piñón estilo Timken; encajan en los modelos de serie 99-02 y en todos los cárteres S&S sin modificaciones. Los motores Twin Cam H-D de serie 03-17 utilizan el mismo rodamiento de rodillos del árbol de piñón que el del árbol de piñón, una solución más económica pero más débil. Es posible utilizar el kit de rodamiento de árbol de piñón débil de serie 03-17 (OEM H-D 24004-03B) con los volantes de inercia S&S en los cárteres de serie 03-17. Sin embargo, S&S considera que este rodamiento de rodillos no soportará las cargas laterales producidas en un motor de alto rendimiento. S&S no honrará ninguna reclamación de garantía en una aplicación donde se utilice el conjunto de rodamiento de estilo rodamiento de árbol de piñón OEM 24004-03B/24605-07 03-17. Para actualizar al estilo de rodamiento de árbol de piñón pre-2003, está disponible el kit de herramientas de conversión MCS 978517 JIMS. Este kit incluye una herramienta, un rodamiento Timken y un inserto de rodamiento de acero para el cárter para un motor. Los insertos de rodamiento están disponibles por separado como 978519, y los rodamientos por separado como 508960.
Nota: En cualquier y todas las aplicaciones, el técnico debe poder juzgar los componentes por su idoneidad en combinación con los demás componentes del motor, antes de la instalación. Es importante que un mecánico cualificado instale y realice los ajustes necesarios.


Especificaciones


Marca
S&S


Aplicación
06-17 Dyna; 07-16 FLT/Touring (NU)


OEM
24004-03B, 24605-07


Material
Steel


Peso embalaje
17.837 kg


HS Code
84831021


Familia moto
DYNA, TOURING, TRIKE


Nombre original
S&S, 06-17 4-5/8" stroke flywheel assembly
