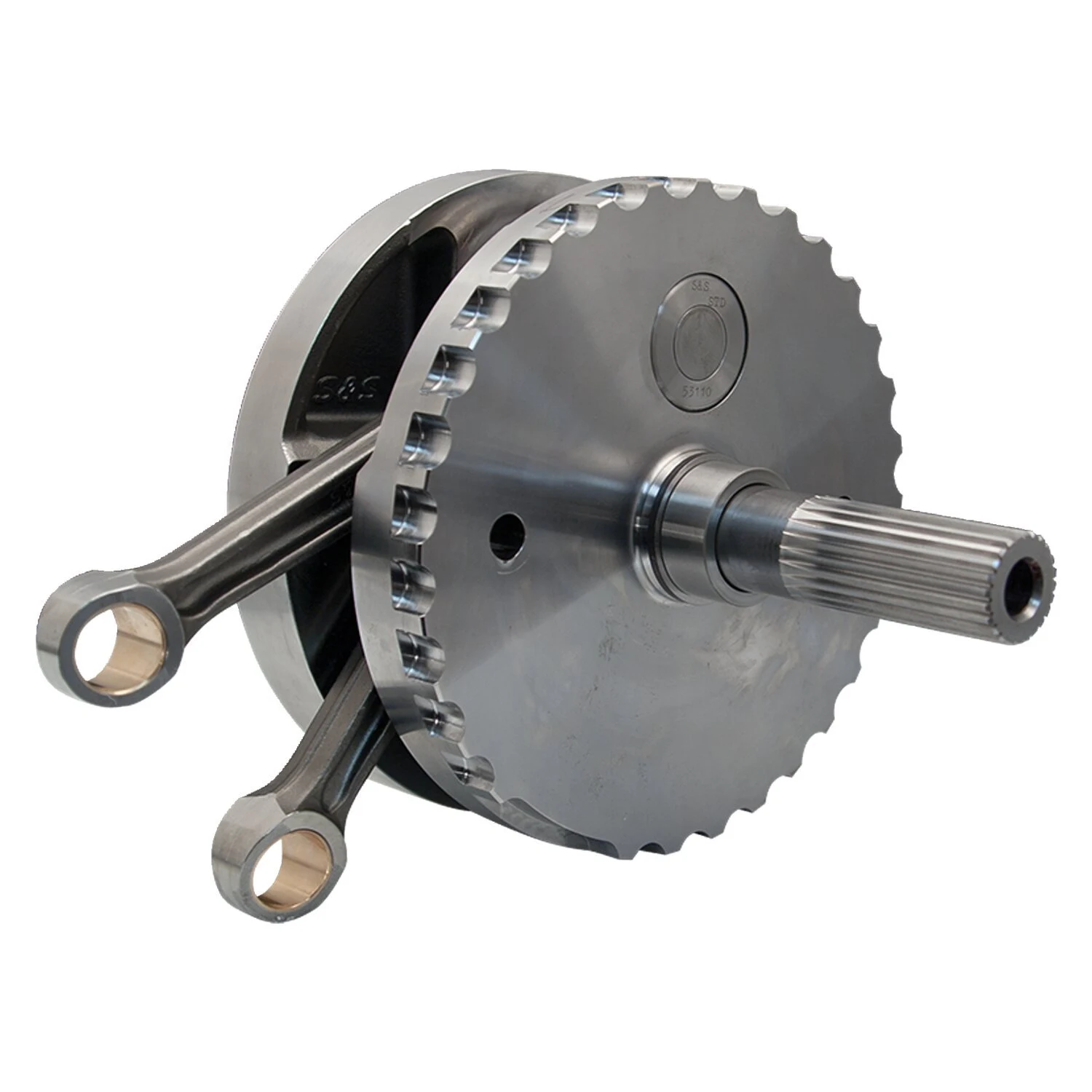

S&S, conjunto de volante de inercia de carrera 4-3/8" para Softail, 07-17

Motores 96/103/106/110/117 con carrera estándar de 4-3/8". Las bielas S&S no tienen extremos de pasador de muñeca cónicos y no son compatibles con los pistones estándar de H-D ni con los cojinetes del árbol de piñón estándar de H-D. Balanceadas a un peso total del pistón de 1035 gramos.
Nota: Los motores con carreras superiores a 4" pueden requerir inyectores de aceite para pistón S&S y muescas de holgura entre pistón e inyector en la falda del pistón para evitar el contacto.
Nota: Los cigüeñales S&S permiten el uso de casquillos de rodamiento reemplazables en la parte inferior de las bielas. La primera generación de cigüeñales S&S, en uso hasta 2012, tenía un diámetro de 1.500". La segunda generación de cigüeñales, en uso desde 2013, tiene los cigüeñales de diámetro OEM más grandes de 1.671". Ahora los cigüeñales S&S y OEM son idénticos en diámetro, por lo que las piezas S&S pueden utilizarse para reconstruir volantes de inercia H-D estándar, algo que anteriormente no era posible ya que las piezas de reconstrucción H-D no estaban y no están disponibles.
Nota: Lo siguiente se refiere a los modelos 03-17. S&S ha diseñado estos volantes de inercia para funcionar con un cojinete de árbol de piñón estilo Timken; encajan en los modelos estándar 99-02 y en todas las cárteres S&S sin modificaciones. Los motores Twin Cam estándar H-D 03-17 utilizan el mismo cojinete de rodillos del árbol de piñón que el del árbol de piñón, una solución más económica pero más débil. Es posible utilizar el kit de cojinete de árbol de piñón estándar débil 03-17 (OEM H-D 24004-03B) con los volantes de inercia S&S en cárteres estándar 03-17. Sin embargo, S&S considera que este cojinete de rodillos no soportará las cargas laterales producidas en un motor de alto rendimiento. S&S no honrará ninguna reclamación de garantía en una aplicación donde se utilice el conjunto de cojinete de estilo rodillo del árbol de piñón 03-17 OEM 24004-03B/24605-07. Para actualizar al estilo de cojinete de árbol de piñón pre-2003, está disponible el kit de herramientas de conversión MCS 978517 JIMS. Este kit incluye una herramienta, un cojinete Timken y un inserto de cojinete de acero para la cárter para un motor. Los insertos de cojinete están disponibles por separado como 978519, y los cojinetes por separado como 508960.
Nota: En todas las aplicaciones, el técnico debe poder evaluar los componentes para determinar su idoneidad en combinación con los demás componentes del motor, antes de la instalación. Es importante que un mecánico cualificado instale y realice los ajustes necesarios.


Especificaciones


Marca
S&S


Aplicación
07-17 Softail (NU)


OEM
24004-03B, 24605-07


Material
Steel


Peso embalaje
17.887 kg


HS Code
84831021


Familia moto
SOFTAIL


Nombre original
S&S, 07-17 Softail 4-3/8" stroke flywheel assembly
